产品描述

车载DVD是安装在汽车上的DVD系统，可以用来看电视、听新闻、欣赏音乐或者看一段经典的DVD影片。从安装方式来讲，车载DVD分嵌入式和悬持式。从读碟方式来讲，车载DVD分托盘式和吸入式，相比较而言，吸入式比托盘式能够更好地保护光碟。车载DVD的技术含量比普通DVD技术含量高，特别是防震、耗电、防热/冷等技术。lsemi生产的二、三极管，三端稳压IC及场效应管等元器件可广泛应用到该电路上。

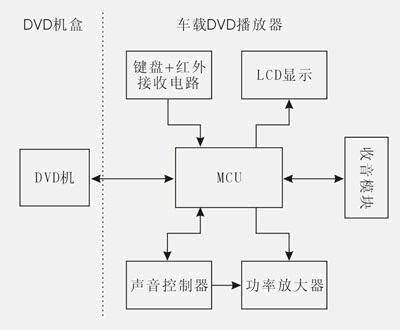

车载DVD电路方框图



可使用下列元器件

二极管

型号

性能描述

可选用封装外形

1N4148W/1N4148WS/LL4148

开关二极管，75V/150mA

SOD-123/SOD-323/LL-34

BAV99/BAV99W

开关二极管，75V/215mA

SOT-23/SOT-323

BAT54C/S

肖特基二极管，30V/200mA

SOT-23

DSS14/SS14F/SS14

肖特基二极管，40V/1A

SOD-123FL/SMAF/SMA

DSS34/SS34F/SMAF

肖特基二极管，40V/3A

SOD-123FL/SMAF/SMA

SS54F/SS54BF/SS54

肖特基二极管，40V/5A

SMAF/SMABF/SMB

BZT52C5V1/ZMM5V1

稳压二极管，5.1V/0.5W

SOD-123/LL-34

ZMM 6V8

稳压二极管，6.8V

LL-34

BZX55/C 10V

稳压二极管，10V

DO-35

三极管

型号

性能描述

可选用封装外形

S8050LT1

NPN三极管，25V/500mA

SOT-23

S8050D

NPN三极管，25V/500mA

TO-92

S8550D

PNP三极管，25V/500mA

TO-92

MMBT3904

NPN三极管，40V/200mA

SOT-23

MMBT3906

PNP三极管，40V/200mA

SOT-23

S9014LT1

NPN三极管，45V/100mA

SOT-23

S9015LT1

PNP三极管，45V/100mA

SOT-23

S9018LT1

NPN三极管，18V/500mA

SOT-23

2SB1132

PNP三极管，32V/1A

SOT-89

2SC4672

NPN三极管，50V/3A

SOT-89

KTA1664

PNP三极管，30V/800mA

SOT-89

KTC4375

NPN三极管，30V/1.5A

SOT-89

2SB772

PNP三极管，30V/3A

SOT-89/TO-252

2SD882

NPN三极管，30V/3A

SOT-89/TO-252

MOS管

型号

性能描述

可选用封装外形

2SK3018

N沟道，30V/100mA

SOT-23/SOT-323

2N7002

N沟道，60V/115mA

SOT-23

LS2301

P沟道，20V/2.4A

SOT-23

LS3401

P沟道，30V/4.2A

SOT-23

LS9435

单P沟道，30V/5.3A

SOP-8

电源、运放等IC

型号

性能描述

可选用封装外形

78L05/08/09/12

三端稳压器，0.1A

SOT-89

78M05/09/12

三端稳压器，0.5A

TO-252

L7805CV/L7809CV/L7812CV

三端稳压器，1.2A

TO-220

AMS1117-1.8V/3.3V

低压差线性稳压器，1A

SOT-223

LM358DR

双运算放大器

SOP-8

JRC4558

双运算放大器

SOP-8
