产品描述

机顶盒产品被认为是继个人电脑和手机之后，第三个拉动半导体市场的整机产品。数字电视机顶盒的主要作用是提供数模信号转换的功能，使用户能够用原有的模拟电视机收看数字电视节目。lsemi生产的二、三极管，电源管理IC及场效应管等元器件可广泛应用到机顶盒电路上。

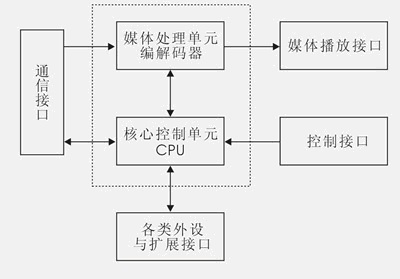

电视机顶盒功能方框图



可使用下列元器件

二极管

型号

性能描述

可选用封装外形

1N4148W/1N4148WS/LL4148

开关二极管，75V/150mA

SOD-123/SOD-323/LL-34

BAV99/BAV99W

开关二极管，75V/150mA

SOT-23/SOT-323

A7/M7F/M7

整流二极管，1A/1000V

SOD-123FL/SMAF/SMA

E1J/ES1JF/ES1J

高效整流管，1A/600V

SOD-123FL/SMAF/SMA

DSS36/SS36F/SS36BF/SS36

肖特基二极管，3A/60V

SOD-123FL/SMAF/SMBF/SMA/SMB/SMC

DSS310/SS310F/SS310BF/SS310

肖特基二极管，3A/100V

SOD-123FL/SMAF/SMBF/SMA/SMB/SMC

BZT52C6V8/ZMM6V8

稳压二极管，6.8V/0.5W

SOD-123/LL-34

BZT52C15/ZMM15

稳压二极管，15V/0.5W

SOD-123/LL-34

三极管

型号

性能描述

可选用封装外形

S8050LT1/S8050D

NPN功率三极管，25V/500mA

SOT-23/TO-92

SS8050LT1/SS8050D

NPN功率三极管，25V/1.5A

SOT-23/TO-92

S8550LT1/S8550D

PNP功率三极管，25V/500mA

SOT-23/TO-92

SS8550LT1/SS8550D PNP功率三极管，25V/1.5A SOT-23/TO-92

MMBT3904LT1

NPN开关三极管，40V/200mA

SOT-23

MMBT3906LT1

PNP开关三极管，40V/200mA

SOT-23

S9014LT1

NPN三极管，45V/100mA

SOT-23

MMBT5401LT1

PNP三极管，150V/600mA

SOT-23

MMBT5551LT1

NPN三极管，160V/600mA

SOT-23

BC847B

NPN三极管，45V/100mA

SOT-23

MOS管

型号

性能描述

可选用封装外形

45N03

N沟道，30V/45A

TO-252

LS2301

P沟道，20V/2.4A

SOT-23

LS3401

P沟道，30V/4.2A

SOT-23

LS9435

单P沟道，30V/5.3A

SOP-8

电源、运放等IC

型号

性能描述

可选用封装外形

TL431

三端稳压调节器

SOT-23/TO-92

BPC817C

光电耦合器

SOP-4/DIP-4

AMS1117-1.8/3.3

低压差线性稳压器，1A

SOT-89/SOT-223

LM358DR

双运算放大器

SOP-8

LS809S

复位检测

SOT-23

JRC4558

双运算放大器

SOP-8
