此产品为直流输出型电源适配器,输入部分可以自动检测100V-260V交流电,有多路输出,输出电流可达500mA,反馈部分使用了lsemi TL431/TL432三端稳压电路,所以有输出电压精度高,输出电压纹波小特点。

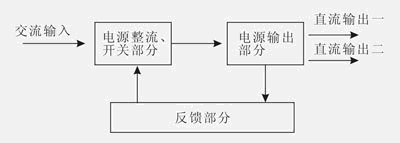

电路方框图
可使用下列元器件
电源整流、开关部分
型号 |
性能描述 |
可选用封装外形 |
A7/M7F/M7 |
1A整流二极管,反向电压1000V |
SOD-123FL/SMAF/SMA |
F7/RS1MF/RS1M |
1A反向恢复二极管,反向电压1000V |
SOD-123FL/SMAF/SMA |
BAV21W/BAV21WS |
200V 200mA开关二极管 |
SOD-123/SOD-323 |
BZT52C30/ZMM30 |
30V稳压二极管,5%精度 |
SOD-123/LL-34 |
电源输出部分
型号 |
性能描述 |
可选用封装外形 |
DSS26/SS26F/SS26 |
肖特基整流二极管,2A/60V |
SOD-123FL/SMAF/SMA |
BZT52C3V6/ZMM3V6 |
3.6V稳压二极管,5%精度 |
SOD-123/LL-34 |
BZT52C7V5/ZMM7V5 |
7.5V稳压二极管,5%精度 |
SOD-123/LL-34 |
反馈部分
型号 |
性能描述 |
可选用封装外形 |
TL432 |
三端稳压调节器 |
SOT-23 |
TL431 |
三端稳压调节器 |
SOT-23 |
BPC817 |
光电耦合器 |
DIP-4 |
MMBT3906 |
PNP小功率三极管,集电极电流0.2A |
SOT-23 |
S8550/SS8550 |
PNP三极管,集电极电流0.5A/1.5A |
SOT-23 |
DTC114EUA |
数字三极管 |
SOT-323 |
DTC144EUA |
数字三极管 |
SOT-323 |
