该款LED日光灯驱动电源电路主要由输入整流电路、功率因数校正电路、开关电路、限压恒流电路等组成,输入电压为85~265VAC,50/60Hz,输出电压DC60~150V,输出电流120mA,lsemi生产的二、三极管,三端稳压IC及场效应管等元器件可广泛应用到该电路上。

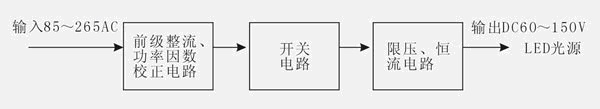

LED日光灯驱动电源方框图
可使用下列元器件
前级整流、功率因数校正电路
型号 |
性能描述 |
封装外形 |
MB6S/MB6F |
整流桥堆,600V/0.5A |
MBS/MBF |
US1MW/US1MF/US1M |
超快速二极管,1000V/1A |
SOD-123FL/SMAF/SMA |
4N60C |
场效应管,600V/4A |
TO-252 |
BZT52C20/ZMM20V |
稳压二极管,20V/0.5W |
SOD-123/LL-34 |
开关电路
型号 |
性能描述 |
封装外形 |
2N7002/2N7002K |
场效应管,60V/115mA |
SOT-23 |
1N4148W/LL4148 |
开关二极管,75V/150mA |
SOD-123/LL-34 |
US1MW/US1MF/US1M |
超快速二极管,1000V/1A |
SOD-123FL/SMAF/SMA |
限压、恒流电路
型号 |
性能描述 |
封装外形 |
LM358DR |
双运算放大器 |
SOP-8 |
BPC817C |
光电耦合器 |
DIP-4 |
